公稱壓力是閥門的一個重要參數，通常用字母PN和公稱壓力值表示，代表承受的壓力對應參照溫度不同。閥門的壓力體系常用的事國標壓力體系和美標壓力體系兩大類，他們之間有什么不同，如何進行簡單的換算，這里詳細介紹下，有助于閥門使用者更好的理解。

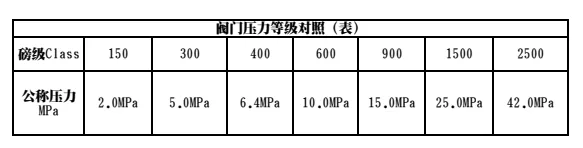

PN國標體系是指在120℃下所對應的壓力，而CLass美標是指在425.5℃下所對應的壓力（除150LB以260度為基準外，其他各級均以454度為基準），150磅級（150psi=1MPa）的25號碳鋼閥門在260度時候，許用應力為1MPa，而在常溫下的許用應力要比1MPa大得多，大約是2.0MPa。所以，一般說美標150LB對應的公稱壓力等級為2.0MPa，300LB對應的公稱壓力等級為5.0MPa等等。所以在工程互換中不能只單純的進行壓力換算，如CLass300#單純用壓力換算應是2.1MPa，但如果考慮到使用溫度的話，它所對應的壓力就升高了，根據材料的溫度耐壓試驗測定相當于5.0MPa。
公稱壓力不是實際壓力值，不能隨便按照壓力變換公式來變換公稱壓力和溫壓等級。PN是一個用數字表示的與壓力有關的代號，是提供參考用的一個方便的圓整數，PN是近似于折合常溫的耐壓MPa數，是國內閥門通常所使用的公稱壓力。例如對碳鋼閥體的閘閥，指在200℃以下應用時允許的最大工作壓力；對鑄鐵閥體，指在120℃以下應用時允許的最大工作壓力；對不銹鋼閥體的控制閥，指在250℃以下應用時允許的最大工作壓力。當工作溫度升高時，閥體的耐壓會降低。
美標閥門以磅級來表示公稱壓力，磅級是對于某一種金屬的結合溫度和壓力的計算結果，他根據ASME B16.34的標準來計算。磅級與公稱壓力不是一一對應的主要原因是磅級與公稱壓力的溫度基準不同。我們通常使用軟件來計算，但是也要懂得使用表格來查磅級。日本主要用K值表示壓力等級。對于氣體的壓力，在中國，我們一般更常用其質量單位“公斤”描述（而不是“斤”），單位kg。其對應的壓強單位是“kg/cm2”，一公斤壓力就是一公斤的力作用在一個平方厘米上。同樣，相對應于國外，對于氣體的壓力，常用的壓強單位是“psi”，單位是“1 pound/inch2”, 就是“磅/平方英寸”，英文全稱為Pounds per square inch。但是更常用的是直接稱呼其質量單位，即磅(LB.)，實際這LB。就是前面提到的磅力。把所有的單位換成公制單位就可以算出：1 psi=1磅/inch2 ≈0.068bar，1 bar≈14.5psi≈0.1MPa，歐美等國家習慣使用psi作單位。在Class600和Class1500中對應歐標和美標有兩個不同數值，11MPa（對應600磅級）是歐洲體系規定，這是在《ISO 7005-1Steel Flanges》里面的規定；10MPa（對應600磅級）是美洲體系規定，這是在ASME B16.5里面的規定。因此不能絕對地說600磅級對應的就是11MPa或者10MPa，不同體系的規定是不同的。
值得注意的國標壓力和美標壓力雖然可以進行簡單的換算，但是他們之間有很多不一樣的地方，連接尺寸也完全不一樣，在實際的使用過程中，在相應的壓力系統中使用的閥門，應該按照相應的標準進行選型，不能混用
